Техподдержка

Программирование счётчиков ЭУ20-32 в программе ENEVER

Вопрос: « Какой преобразователь интерфейса можно применить?»

Ответ: Для связи со счетчиками ЭУ20-32 (собранных на базе мод231 и мод241) на предприятии используется USB-UART конвертер (USB-Prog v3.01) подключенный к счетчику по схеме:



Схема подключения счётчика ЭУ20-32 через USB-UART конвертер USB-Prog v3.01

Драйвер для микросхемы ft232, на которой собран USB-UART конвертер можно скачать здесь.

Вопрос: «Как сделать правильную распиновку?»

Ответ: Распиновку следует делать в соответствии со схемой:

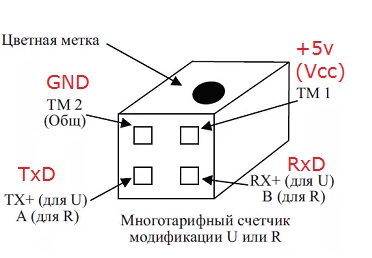

Схема подключения счётчика ЭУ20-32 через USB-UART конвертер USB-Prog v3.01

Вопрос: «Как настроить порт?»

Ответ: Порт настраивается по иструкции доступной для скачивания по ссылке.

На персональном компьютере, на котором предполагается программировать счётчики ЭУ20 с помощью программы EnEver, должен быть предварительно установлен драйвер преобразователя USB-COM (CDM20802_Setup.rar).

Чтобы начать установку следует извлечь из архива файл CDM20802_Setup.exe и запустить его.

Далее необходимо включить USB-вилку интерфейсного кабеля в свободную USB-розетку персонального компьютера.

После этого необходимо определить номер вирутального COM-порта, которым является интерфейсный кабель:

Панель управления → Система → Оборудование → Диспетчер устройств → Порты (COM и LPT).

Номер требуемого COM-порта будет в строке: USB Serial Port (COM N), где N - номер требуемого COM-порта.

Сама программа инсталляции не требует, достаточно скопировать папку EnEver 1.0.1.10 Lite c программой на жёсткий диск.

Вопрос: «Можно ли применять преобразователи интерфейса RS-232 (moxa uport 1150) или RS-232U (преобразователь ПФ 3.035.020 МЗЭП) для программирования счётчиков ЭУ20-32 в программе EnEver?»

Ответ: В данный момент мы не имеем информации о применении RS-232 и RS-232U со счётчиками ЭУ20-32 поэтому рекомендуем подключаться к счётчикам по схеме, изображённой здесь.
